ステンレス鋼のフランジはシステムの完全性をどのように確保しますか?

重工業の配管システムには、信頼性の高い接続ポイントが必要です。 ステンレス製フランジ バルブ、パイプ、その他の機器を接続するための安全なジョイントを提供します。これらのコンポーネントにより、メンテナンス チームはセクションを迅速に分解できます。ステンレス鋼の耐食性により、これらの継手は過酷な化学環境に最適です。卸売バイヤーとプロジェクトエンジニアは、漏れや機械的故障を防ぐために正確な仕様を理解する必要があります。適切な材料の選択は、配管ネットワーク全体の運用寿命に直接影響します。

材質グレードと耐薬品性

メーカーは、さまざまなオーステナイト系ステンレス鋼合金を使用してこれらの継手を製造しています。合金組成によって機械的強度と耐食性が決まります。エンジニアは、パイプを流れる特定の媒体に基づいてグレードを選択します。

比較する 304 対 316 ステンレス鋼フランジ

これら 2 つのグレード間の冶金学的違いにより、その用途の制限が決まります。グレード 304 には、約 18% のクロムと 8% のニッケルが含まれています。この組成により、優れた一般耐食性が得られます。グレード 316 にはモリブデンと呼ばれる追加元素が含まれています。モリブデンの含有により、塩化物や食塩水によって引き起こされる孔食に対する耐性が大幅に向上します。

への影響 ステンレス鋼フランジの圧力定格

圧力定格は、特定の温度における最大許容作動圧力を定義します。温度が上昇すると、鋼の引張強さは低下します。エンジニアは、ASME B16.5 などの規格を参照して、安全な動作限界を決定します。室温で 300 ポンドの定格を備えた継手は、華氏 500 度では定格が大幅に低くなります。調達専門家は、購入前に圧力と温度の曲線がシステム要件と一致していることを確認する必要があります。

デザインの種類とシール機構

漏れ防止シールを作成するには、さまざまなフランジ面に特定のガスケットが必要です。シール面の機械加工パターンにより、ボルトの荷重下でガスケットがどのように変形するかが決まります。これらの面のタイプを理解すると、圧力サージ時のガスケットの噴出を防止できます。

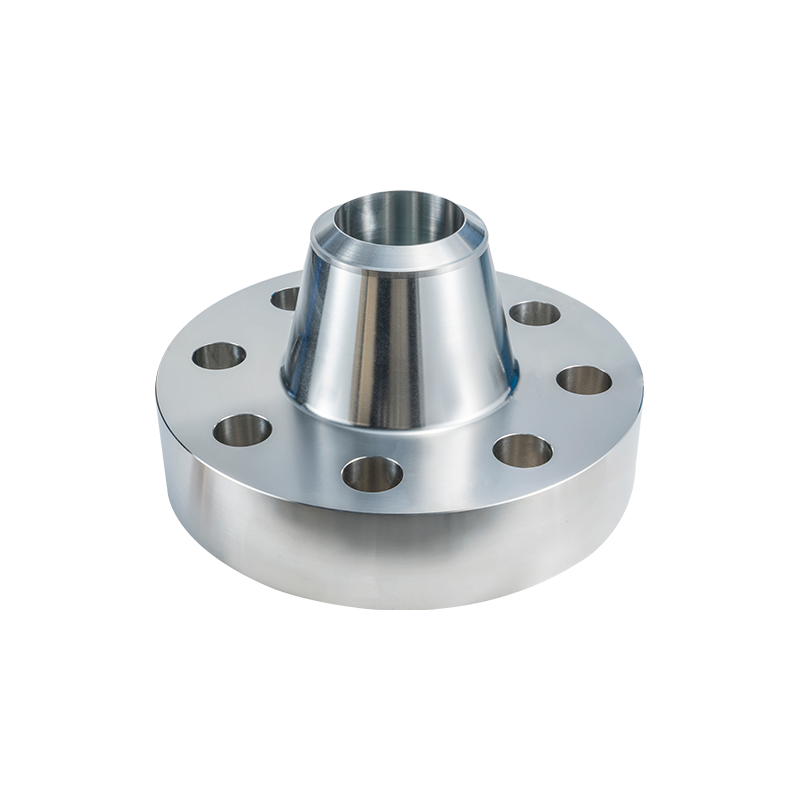

スリップオン vs ウェルドネックフランジ

これら 2 つの設計は、工業用配管で最も一般的な接続スタイルを表します。スリップオンデザインがパイプの上をスライドし、技術者がパイプの内側と外側の両方を溶接します。この構成はコスト効率が高く、調整が容易です。ウェルドネック設計は、パイプに突き当たる突き出たネックを特徴としています。製造業者は、この接合部をハブを通して完全に溶接します。ウェルドネック設計により、応力がパイプから継手にスムーズに伝達されます。

製造基準と検査

産業用アプリケーションでは厳格な品質管理が求められます。製造業者は、寸法精度と材料の純度を確保するために、国際的に認められた基準に従う必要があります。卸売販売業者は、コンプライアンスを確認するために適切な文書を要求する必要があります。

検証中 ASTM A182 フランジ仕様

ASTM A182 規格は、鍛造または圧延ステンレス鋼のパイプ フランジを対象としています。この仕様は、化学組成、熱処理要件、および機械的試験手順を規定します。鍛造継手は連続的な木目の流れを持ち、構造の完全性を高めます。検査員は超音波検査を実行して、鍛造品の内部欠陥を検出します。化学分析により、合金含有量が必要なグレードと正確に一致していることが確認されます。引張試験では、材料バッチの降伏と極限強度を検証します。

ステンレス鋼フランジの耐食性 要因

表面仕上げは腐食を防ぐ上で重要な役割を果たします。滑らかな機械加工表面には、腐食剤が蓄積する可能性のある微細な隙間がほとんどありません。不動態化は、表面から遊離鉄を除去する化学プロセスです。このプロセスにより、天然の酸化クロム層が強化され、錆に対する最大限の保護が提供されます。現場で不適切に保管すると、耐食性が損なわれる可能性があります。請負業者は、近くの炭素鋼作業からの鉄粉がステンレス表面を汚染しないように、継手をカバーしたままにしておく必要があります。

• 不動態化により、機械加工後に表面の汚染物質が除去されます。
• 酸洗により溶接によるスケールや熱着色が溶解します。
• 適切に保管することで大気汚染を防ぎます。

よくある質問

• 平面フランジと平面フランジの違いは何ですか? 隆起面には、ボルト締結円の上に小さな隆起面があります。ボルトの圧力をより小さなガスケット領域に集中させます。平面は完全に平らであり、ガスケット表面全体を覆います。平らな面は通常、鋳鉄などの脆性材料に使用されます。
• 購入者はグレード 304 フランジを高塩化物水で使用できますか? エンジニアは、高塩化物環境にはグレード 304 を推奨しません。モリブデンが含まれていないため、孔食が発生しやすくなります。グレード 316 は、塩水または海水用途に最適です。
• 設置業者はどのようにしてステンレスと炭素鋼の間の電解腐食を防止しているのでしょうか? 設置者は絶縁ガスケットと絶縁キットを使用する必要があります。これらのキットには、ボルト用のプラスチックワッシャーとスリーブが含まれています。絶縁体は、異種金属間の電気回路を遮断します。
• 検査官がこれらのコンポーネントに対して静水圧試験を要求するのはなぜですか? 静水圧試験により、溶接部と母材の構造的完全性が証明されます。技術者はシステムに水を満たし、通常の動作限界を超えて加圧します。このテストでは、システムが危険な液体を扱う前に漏れを安全に特定します。

参考文献

• 米国機械学会 (ASME)。 ASME B16.5 - パイプ フランジおよびフランジ付き継手。
• ASTMインターナショナル。 ASTM A182 - 鍛造または圧延合金およびステンレス鋼管フランジの標準仕様。
• 国際配管機械職員協会 (IAPMO)。ステンレス鋼配管システムハンドブック。
• MSS: 製造者標準化協会。 MSS SP-44 - スチールパイプラインフランジ。
